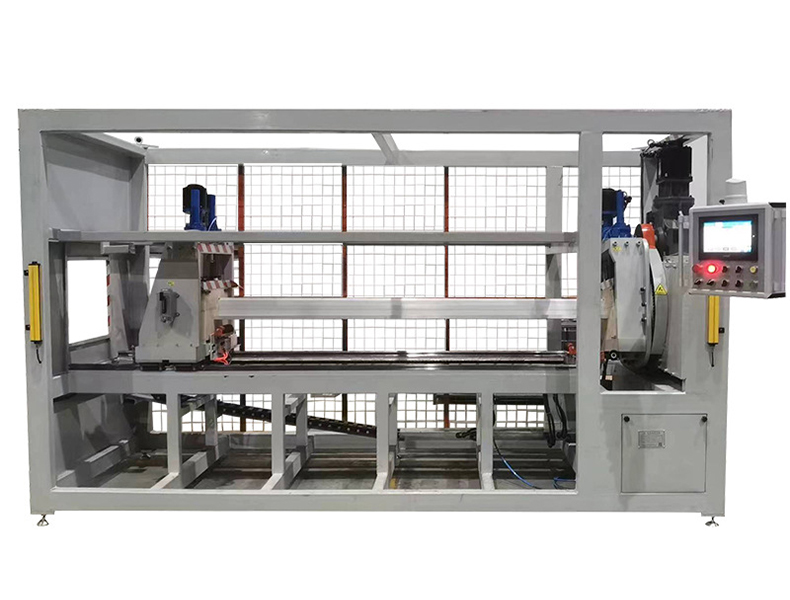

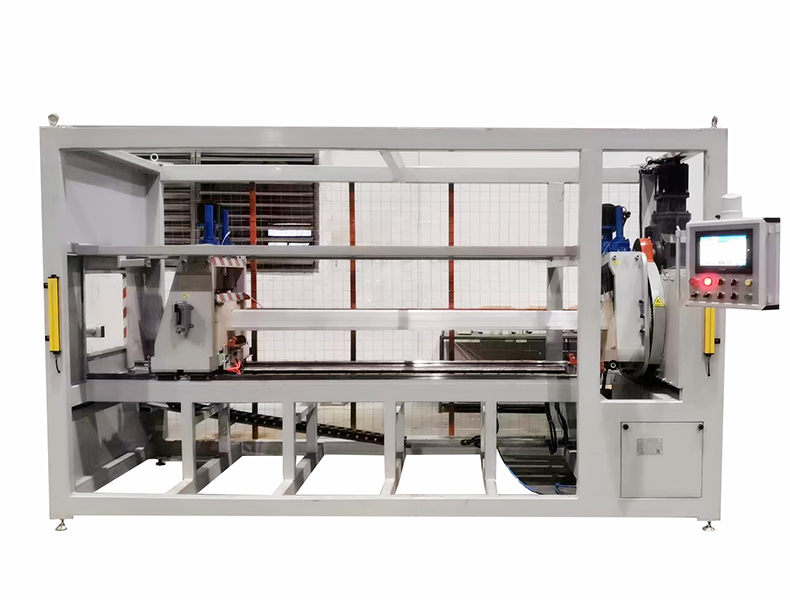

外形尺寸:長3800×寬1300×高2200MM。
機構形式:尾端固定,首端旋轉角度,中部實現彎曲校正。
型材裝夾:人工搬運裝夾。
矯直型材的最大外形尺寸:長3800×寬450×高200MM,長度不低于700MM。
上、下夾具距調整范圍:未標注具體數值(需補充)。
主動盤旋轉:回轉軸承縱向固定式旋轉。
固定壓緊盤移動:采用線性導軌導向電動橫向移動。
彎曲頂升:采用兩支油缸高度調節裝置一套,升降高度未標注范圍(需補充)。
壓緊裝置:采用兩支油缸高度調節裝置兩套,升降高度未標注范圍(需補充)。
進料架:采用整體手動可升降料架1套。
控制方式:半自動輸入值轉換運送。
扭擰控制:采用旋轉伺服電機控制所需的角度。
彎曲控制:型材彎曲度控制采用磁柵尺控制頂升高度。
安全防護:正面防護門升降及安全光柵保護裝置,側面加裝防護網。
主體顏色:灰白色機箱灰。
